ADataMatrix10 x 10este cel mai mic simbol ECC 200 DataMatrix, constând dintr-o rețea de 10 x 10 folosită pentru a codifica cantități foarte mici de date.

Datorită amprentei sale minime - adesea în jurul de 1 mm - DataMatrix10 x 10este utilizat pe scară largă în industrii cum ar fi aerospațială, electronică și dispozitive medicale, unde spațiul de marcare este extrem de limitat.

Cu toate acestea, această dimensiune compactă vine cu limite stricte. O DataMatrix10 x 10poate stoca doar câteva caractere și necesită un control precis asupra condițiilor de marcare și scanare.

Acest ghid explică dimensiunea, limitele capacității și când este alegerea potrivită în aplicațiile din lumea reală.

Ce este un DataMatrix 10 x 10? (Definiţie şi semnificaţie practică)

O DataMatrix10 x 10este un cod de bare 2D compus din10 rânduri x 10 coloane (100 de module)conform standardului ECC 200.

În timp ce constă din 100 de module, o parte semnificativă a acestui spațiu este rezervată pentru modele structurale și corecția erorilor. Acest lucru lasă doar o suprafață minimă pentru datele reale, care definește în mod fundamental modul în care simbolul este utilizat în practică.

Cu alte cuvinte, în10 x 10nu pentru flexibilitate, ci pentrurestricții spațiale extreme.

DataMatrix 10 x 10 limite de capacitate (ceea ce puteți codifica de fapt)

Cea mai importantă constrângere este capacitatea de date – și aici eșuează multe implementații.

Deși simbolul conține 100 de module, doar o mică parte este disponibilă pentru datele reale. Restul este rezervat pentru:

• Modelul Finder (margine în formă de L)

• Timing model

• Corectarea erorilor (Reed-Solomon, aproximativ 25%)

Ca urmare, sarcina utilă utilizabilă este extrem de limitată.

Limite de capacitate practică:

Conform specificației ECC 200, capacitatea maximă a unui10 x 10DataMatrix este:

•Numerică: 6 cifre

•Alfanumerică: 3 caractere

•Binar: 1 byte

Informaţii cheie:

A10 x 10DataMatrix nu este "mic, dar flexibil". EsteStrict limitatăChiar și un singur caracter suplimentar va forța simbolul să se extindă.

De exemplu, încercarea de a codifica "1234567" va genera automat unSimbolul 12 x 12nu10 x 10.

Dimensiunea fizică a DataMatrix 10 x 10 (dimensiunea modulului și zona liniștită)

Odată ce datele sunt definite, următoarea constrângere este dimensiunea fizică.

Dimensiunile finale depind deDimensiune X (dimensiunea modulului). În sistemele de marcare de înaltă precizie, acest lucru poate ajunge la 0,1 mm.

Dimensiuni fizice tipice:

•Dimensiune matrice:determinat de dimensiunea modulului (dimensiunea X), nu fix

•Zonă liniştită:cel puțin 1 lățime de modul pe fiecare parte

•Spațiu total necesar:depinde de dimensiunea modulului și include zona liniștită

De exemplu, cu o dimensiune de modul de 0,25 mm, o10 x 10DataMatrix ar fi de aproximativ 2,5 mm x 2,5 mm (excluzând zona liniștită) și mai mare atunci când zona liniștită este inclusă.

Multe erori de marcare nu sunt cauzate de erori de codificare, ci de zona liniștită insuficientă sau de contrastul slab în jurul simbolului.

Comparația dimensiunilor DataMatrix (10 x 10 vs. simboluri mai mari)

Pentru a decide dacă10 x 10este adecvat, ajută la compararea cu următoarele niveluri de dimensiune.

Regulă practică:Dacă datele dvs. sunt chiar ușor complexe, 10 x 10 nu este de obicei alegerea potrivită.

Când să utilizați DataMatrix 10 x 10 (aplicații industriale reale)

Datorită limitărilor sale, acest simbol este folosit numai în scenarii foarte specifice.

1. PCB și microelectronică

În producția de PCB, spațiul de marcare disponibil este extrem de limitat.Pentru a se potrivi în a10 x 10simbol, producătorii adeseacomprima formatele de date (de exemplu, codare bază-36).

2. Instrumente medicale și implanturi

Instrumentele chirurgicale trebuie să supraviețuiască ciclurilor repetate de sterilizare.Etichetele se degradează rapid, astfel încât este necesară marcarea permanentă.

A10 x 10DataMatrix permite trasabilitateafără a afecta utilizarea sau integritatea structurală.

3. Componente aerospațiale și de precizie

În aerospațiu, chiar și piesele mici trebuie să fie trasabile.Cu toate acestea, marcarea nu trebuie să slăbească componenta.

Acest lucru creează un caz de utilizare perfect pentru simboluri ultra-mici.

Marcarea directă a părților (DPM): de ce se utilizează 10 x 10

În majoritatea cazurilor din lumea reală, DataMatrix10 x 10este folosit înMarcarea directă a părților (DPM).

În loc de tipărirea etichetelor, codul se aplică direct folosind:

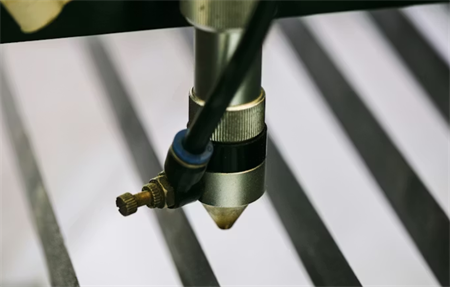

• Marcare cu laser

• Punctul de peening

• Gravare chimică

Avantajul este durabilitatea.Compromisul este căCitibilitatea devine mult mai greu de controlat.

Provocările de citire (și cum să le rezolvi)

La această scară, generarea codului nu este partea grea.Citește-l în mod fiabil.

Problemele comune includ:

• Reflexie pe suprafeţe metalice

• Contrast scăzut după marcare

• Definiție insuficientă a modulului

Soluții industriale:

• Sisteme industriale de viziune (nu scanere de consum)

•Diluminat pentru a reduce reflexiile

• Parametri laser optimizati pentru contrast ridicat

Acestea sunt de obicei validate în conformitate cu standardele de calitate ISO DPM.

Cum se generează corect o DataMatrix 10 x 10

Pentru a genera cu succes un10 x 10simbol:

1.Păstrați datele extrem de scurte (6 cifre sau mai puțin recomandate)

2.Utilizați software de codificare compatibil cu ECC 200

3.Validați dimensiunea simbolului înainte de marcare

4.Citibilitatea testului în condiții reale

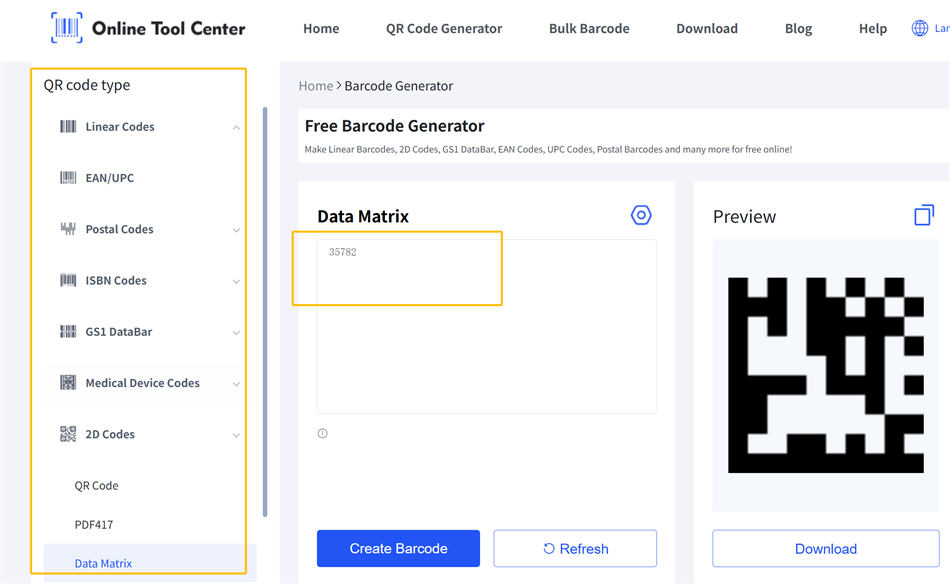

În practică, sunt multegeneratoare de coduri de bare 2D online gratuitecare poate crea rapid o DataMatrix 10 x 10. Procesul este de obicei simplu – introduceți doar datele și instrumentul va genera automat simbolul.

Regula cheie:Dacă datele dumneavoastră nu se încadrează în mod natural în limite, nu le forțați – utilizați un simbol mai mare în schimb.

Concluzie: Când 10 x 10 este alegerea potrivită

DataMatrixul10 x 10nu este un cod de bare general, ci o soluție pentru restricțiile extreme de spațiu.

Utilizat corect, permite trasabilitatea celor mai mici componente. Utilizat în mod necorespunzător, acesta duce adesea la coduri necitibile.

În cele din urmă, succesul depinde mai puțin de generarea simbolului și mai mult de proiectarea întregului proces de marcare și scanare în jurul limitelor sale.

Întrebări frecvente despre DataMatrix 10 x 10

Q1: Care este cea mai mică dimensiune a DataMatrix?

Cel mai mic ECC 200 DataMatrix utilizat în mod obișnuit este10 x 10.

Q2: Câte date poate un10 x 10Magazinul DataMatrix?

Până la 6 cifre numerice sau 3 caractere alfanumerice.

Q3: Pot scana smartphone-urile10 x 10Coduri?

Unele smartphone-uri pot scana codurile DataMatrix, dar pentru10 x 10Simboluri - în special în condiții DPM sau contrast scăzut - fiabilitatea scanării este adesea limitată.
